高压差、含固多相流‌极端工况高压角阀（多级降压塔型）技术详解

作者：admin2026-02-03 16:23 热度：26

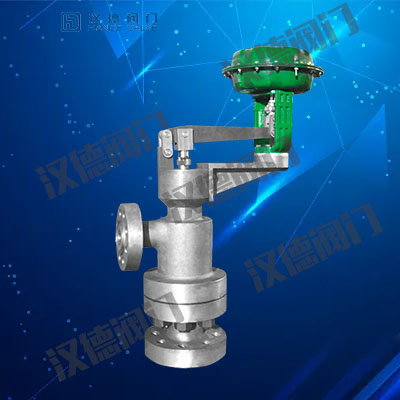

高压角阀（多级降压塔型）技术详解

一、产品概述

多级降压塔型角阀（Multistage Depressurization Tower Type Control Angle Valve）是专门针对高压差、含固体颗粒、多相流等极端工况开发的高端控制阀。其核心设计理念是通过能量管理技术将高压流体能量逐级耗散，而非传统阀门的集中降压，从而避免空化、气蚀、振动和噪音等问题。该阀门广泛应用于黑水/灰水系统、高压加氢装置、煤气化工艺、井口节流等高压固液气多相流场合。

二、核心设计原理

1. 能量管理降压技术

采用流道摩擦降压原理，模拟长管道上的逐渐压力损失：

曲折流型设计：流体通过多级串联的节流通道（塔形阀芯结构），产生高水头损失而非冲击波来耗散能量
逐级减压：将总压差分解为多个较小压降，每级压降控制在临界值以下，避免局部压力降至蒸汽压以下
流道面积渐变：下游流道面积逐渐增大，补偿气体体积膨胀，确保流体速度在整个节流过程中保持恒定

2. 多级降压结构对比

结构形式	阀芯比例	压降分配	适用压差	典型 Cv 值范围
4:1型	入口:出口=4:1	4级降压	>10 MPa	2–120
2:1型	入口:出口=2:1	2级降压	5–10 MPa	4–180
1.5:1型	入口:出口=1.5:1	1.5级降压	<5 MPa	6–260

Cv值为美制流量系数，定义为：60°F水在1 psi压差下每分钟通过的美制加仑数。

三、结构与材质（汉德HD8P87H系列）

序号	部件名称	材质	硬度/特性
1	阀体	WCB、CF8M、WC6/WC9	耐高压、抗热冲击
2	阀座	316/347不锈钢 + Stellite堆焊	表面硬度≥HRC 40
3	阀芯（塔形）	A216 WCC、A217 WC6、A351 CF8M	多级节流结构，抗冲刷
4	阀杆	316/347不锈钢 + 表面硬化	耐腐蚀、耐磨
5	阀盖	WCB、CF8M、WC6/WC9	与阀体材质匹配
6	隔套/节流套	304不锈钢	精准导向定位
7	填料	PTFE（常规）或柔性石墨（高温）	密封等级Ⅳ/Ⅴ级
8	导向套	17-4PH沉淀硬化不锈钢	高强度、抗变形
9	执行机构	气动薄膜式 / 活塞式气缸	气开/气关可选
10	下接管	碳钢	出口缓冲，降低湍流

‌特殊处理‌：阀芯与阀座采用‌Stellite合金堆焊‌，硬度达HRC 40以上，显著提升在含固介质（如黑水）中的耐磨寿命。

四、关键性能参数

1. 基础技术参数

参数	范围	说明
公称通径	DN25~DN250（1"~8"）	入口口径；出口可放大
压力等级	Class 600~2500 / PN100~PN420	最大工作压力42 MPa
适用介质	黑水、灰水、煤焦油、油气水多相流	含固量≤20%，腐蚀性介质
工作温度	-29℃~+565℃	覆盖低温至超高温工况
泄漏等级	ANSI CLASS Ⅳ级或Ⅴ级	软密封可达Ⅴ级（气泡级）
流量特性	线性	调节精度高，适合精确控制
可调比	50:1	远超常规阀（30:1）
连接方式	RF、RTJ、承插焊、对接焊、螺纹	按压力等级选配

2. 执行机构配置

类型	型号	行程	气源压力	特点
气动薄膜式	37型（气开）	20–88 mm	3–15 PSI	弹簧复位，故障安全
气动薄膜式	38型（气关）	20–88 mm	3–15 PSI	弹簧复位，故障安全
气动薄膜式	87型（气开）	20–88 mm	3–15 PSI	高推力型
气动薄膜式	88型（气关）	20–88 mm	3–15 PSI	高推力型
双作用气缸	51型	按配置	10–14 Bar	无弹簧，双向控制，响应快
单作用气缸	52型（气开）	按配置	12–18 Bar	弹簧回位，故障安全
单作用气缸	53型（气关）	按配置	12–18 Bar	弹簧回位，故障安全

‌定位器性能‌：防爆等级 ExdⅡCT4 / ExdⅡCT6，防护等级 IP65，支持DCS/PLC集成。

五、核心优势详解

1. 抗气蚀性能（Anti-Cavitation）

原理：多级降压使每级压降ΔP均小于临界气蚀压差（通常为入口压力的50%），避免局部压力低于液体蒸汽压
效果：完全消除传统单级阀门的空化气泡产生和溃灭破坏，阀芯寿命延长2-3倍
结构保障：轴向流道设计引导两相流体远离临界表面，避免闪蒸对阀内件的直接冲击

2. 容污流道（Dirty Service Capability）

宽流道设计：多级塔形阀芯形成大面积流道，允许气流中夹带的大颗粒固体通过
自清洁：角型流道+流线型设计，避免介质结焦、结晶堵塞
应用验证：在煤气化黑水系统（含固量高达20%）中连续运行不卡涩

3. 低噪音控制（Noise Attenuation）

降噪原理：通过扩展流道面积实现4:1的速度降低，噪声强度与速度8次方成正比，因此可将噪声降低约255倍（相当于24 dB）
声学优化：压降比与阀内件膨胀系数保持一致，避免激波噪声
可选配置：下游可集成Lo-dB消音阀筒或定制阀内件区

4. 高稳定性控制

高量程比50:1：满足工况大范围变化需求，从最小流量到最大流量稳定控制
平衡阀内件：中压流经内部阀塞端口产生平衡力，最大程度降低执行机构推力需求
无二次密封：独特的平衡设计只有一个阀座接触点，减少泄漏路径
肘形杠杆机构：执行机构通过机械杠杆提供高力量放大，确保节流阶段稳定控制

六、型号编制规则（汉德标准）

以 ‌HD8P3787-2500C-1T2‌ 为例：

代码段	含义	选项说明
HD	厂家代号	汉德（固定）
8	阀门类型	8=角阀/直行程
P	驱动形式	P=气动，E=电动，H=液动
37	执行机构型号	37=气开薄膜，38=气关薄膜，51=双作用气缸
87	阀门结构代号	87=多级降压塔型角阀
2500	公称压力	2500LB（≈42 MPa）
C	阀体材质	C=碳钢(WCB)，P=不锈钢(CF8M)，R=铬钼钢(WC6/WC9)
1	阀芯结构	1=4:1，2=2:1，3=1.5:1，0=其他
T	流体流向	T=侧进底出（常规），B=底进侧出
2	公称通径	2"（对应DN50）

七、典型应用场景

行业	应用场景	工况特点	选型建议
煤化工	煤气化黑水/灰水调节阀	10–20 MPa，含固10–20%，闪蒸	4:1结构，Stellite堆焊，气关型
石油化工	高压加氢节流阀	高温高压，氢气+催化剂颗粒	2:1结构，CF8M+Stellite
电力	锅炉给水泵最小流量阀	ΔP>15 MPa，防汽蚀	4:1结构，配Lo-dB消音筒
油气开采	井口节流阀	>35 MPa，含砂气流	4:1结构，双作用气缸，硬质合金
煤化工	高压闪蒸罐出口阀	严重闪蒸、气蚀	多级降压，出口口径扩大2–3级

八、选型关键要点

1. 阀芯结构选择

4:1型：压差>10MPa，或含固体颗粒多的工况，降噪要求高
2:1型：压差5-10MPa，相对清洁介质，平衡流通能力与压降
1.5:1型：压差<5MPa，常规调节，最大流通能力需求

2. 流向选择

侧进底出（T）：常规选择，适合大多数工况，闪蒸发生在阀芯内部，保护下游管道
底进侧出（B）：特殊应用，需根据具体工艺确定

3. 执行机构选择

气关型（故障开）：用于紧急情况下需要泄压或保证流通的场合（如泵保护阀）
气开型（故障关）：用于紧急情况下需要切断的场合（如反应器进料阀）
双作用气缸：用于超大口径或需要快速切断的场合

4. 压力等级匹配

根据汉德产品数据，1"~2"阀门在Class 2500（PN420）等级下，最大允许压降可达7200 PSI（约496 Bar），即近50MPa，足以应对绝大多数高压工况

九、维护与认证

1. 便捷维护设计

双维护结构可选：

底装法兰端连接：便于从底部拆卸阀内件
顶装对接焊接端：便于从顶部维护

短阀行程设计：减少填料磨损，显著延长盘根寿命（尤其在高压/高温环境）
重型导向装置：阀内件采用重型导向，配合硬化材料，延长使用寿命

2. 合规认证

NACE标准：可选MR0103或MR0175/ISO 15156合规设计，适用于含硫化氢的酸性介质
PED认证：符合欧盟压力设备指令要求
泄漏标准：符合IEC 534-4和ANSI/FCI 70.2 V级切断要求，或MSS-SP-61严密切断规范

十、总结

汉德HD8P87H系列多级降压塔型角阀代表了高压角阀的顶级技术水准，其核心价值在于：

"以柔克刚"的能量管理理念：不直接对抗高压差，而是通过多级分散耗散，将破坏性动能转化为无害热能
"以空间换时间"的结构智慧：利用角型阀体的空间优势，布置多级降压流道，在有限体积内实现渐进式压力管理
"材料+结构"的双重保障：表面硬化材料应对机械磨损，多级降压结构应对能量冲击

这种设计哲学使其在煤气化黑水阀这一被称为"控制阀领域皇冠上的明珠"的高端市场，成为替代进口品牌的国产化标杆产品。
