一、概述/ Summary：

Y型放料角阀主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要分为：上展式放料角阀、下展式放料角阀。上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式用于框式锚式搅拌器的反应釜放料。上展式放料角阀为阀瓣向上运动阀门打开，打开时阀门需克服介质作用力，打开时较关闭力矩大。下展式放料角阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动，电动，液动等。

Y-type discharge angle valve is mainly used for bottom discharge, discharge, sampling and dead-zone shutdown operation of reactor, storage tank and other vessels. It is mainly divided into: up-spread discharging angle valve and down-spread discharging angle valve. Upward expansion type is used for discharging of reaction kettle with agitator (except frame anchor type); The downward expansion type is used for discharging the reaction kettle of the frame-type anchor agitator. The up-spread discharge angle valve is the valve with upward movement of the valve disc. When opening, the valve needs to overcome the medium force, and the opening torque is greater than the closing torque. The downward spreading discharge angle valve is the valve with downward movement of the valve disc (plunger). When opening, the movement direction is the same as the medium force, so the opening torque is smaller than the closing torque. It is widely used in chemical, petroleum, metallurgy, pharmaceuticals, pesticides, dyes, food processing and other industries. Various operation modes, such as manual, pneumatic, electric, hydraulic, etc.

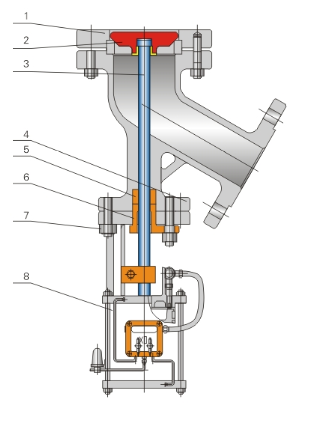

二、结构和材质/ Structure And Material：

三、主要技术性能/ Main technical performance：

四、特点/ Characteristic：

4.1、耐冲刷、性能稳定可靠。阀瓣阀座密封面采用耐冲刷、耐腐蚀材料，并进行硬化处理，使表面硬度达到HRC48～60，具有高耐磨、耐腐蚀的性能，密封副采用线密封，保证密封的可靠性。Erosion resistance, stable and reliable performance. The sealing surface of the valve disc and valve seat is made of wash-resistant and corrosion-resistant materials and hardened to make the surface hardness reach HRC48~60, with high wear resistance and corrosion resistance. The sealing pair is sealed with wire to ensure the reliability of sealing.

4.2、有快开和快关功能设计。采用短行程阀瓣的设计，在提高阀杆的稳定性的同时，也能快速的实现阀门的全开与全关。It has fast opening and fast closing function design. The design of short-stroke valve disc can not only improve the stability of the valve stem, but also quickly realize the full

opening and full closing of the valve.

4.3、密封可靠零外漏。填料函采用双组多层的复合填料设计，下层密封材料是柔性石墨环，同时起到一定的防尘作用，中间有一个隔环，隔环中可存储润滑脂，上层为增强聚四氟乙烯的V型成形填料或柔性石墨环，根据工作温度来确定，填料的松紧可通过填料压盖的螺栓来调整。Reliable sealing and zero leakage. The stuffing box is designed with double-group and multi-layer composite packing. The lower sealing material is flexible graphite ring, which also plays a certain role in dust prevention. There is a spacer ring in the middle, which can store grease. The upper layer is reinforced PTFE V-shaped packing or flexible graphite ring, which is determined according to the working temperature. The tightness of the packing

can be adjusted by the bolts of the packing gland.

4.4、选材和工艺升级，寿命有保障。阀杆采用高强度、耐腐蚀的合金材料，与介质接触部位可进行了表面硬化处理，更耐磨，抗腐蚀。Material selection and process upgrading ensure the service life. The valve rod is made of high-strength and corrosion-resistant alloy material. The contact part with the medium

can be subject to surface hardening treatment, which is more wear-resistant and corrosion-resistant.

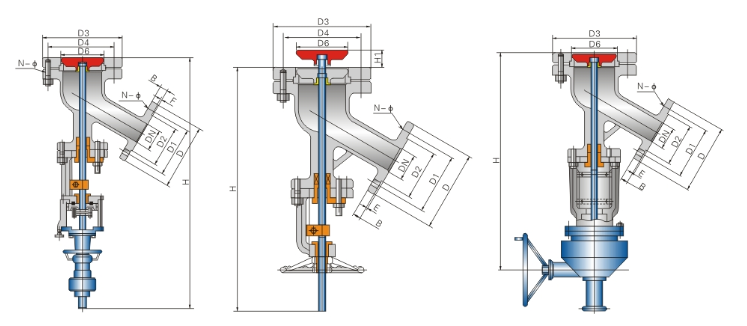

五、外形及连接尺寸/ Shape connection size

5.1上展式：

5.2下展式：

备注：

1、表中标注的重量会因为执行机构的不同会有偏差; The weight indicated in the table will vary due to different actuators;

2、表中未列举尺寸和未明事项请联系并以我司技术数据为准，也可根据用户需求具体定制。Please contact us for the sizes and unspecified items not listed in the table, and the technical data of our company shall prevail, or they can be customized according to user needs.

六、型号编制/ Model Etablishment：

示例：如选择口径为DN150，阀体材质为CF8，硬密封阀座，电动执行机构，公称压力为PN16，上展式阀瓣的汉德Y型放料角阀的产品编号为：HD8E88H-16S-150A。

七、订货须知/ Pre Oder Iformation

1、公称通径；公称压力；法兰连接形式；

2、流量特性；供气压力；

3、阀作用形式,故障位置；

4、附件要求（定位器、减压阀、手轮等）

5、正常流量和要求最大流量；

6、介质名称、温度、比重、阀前和阀后压力（对应最大or最小流量时的）

7、介质粘度，是否有悬浊液，浓度，颗粒大小）；

8、或提供详细数据表。

1,Nominal diameter; nominal pressure; flange connection;

2,flow characteristics, supply pressure;

3,valve action form, fault location;

4,accessories requirements (positioner, relief valve, hand wheel, etc.)

5,normal flow and required maximum flow;

6,medium name, temperature, specific gravity, pressure (corresponding to the maximum or minimum flow)

7,whether the suspension, medium viscosity, concentration, particle size);

8,or provide detailed data sheet.
